FAG交叉滚子轴承载荷力矩转速预紧特性

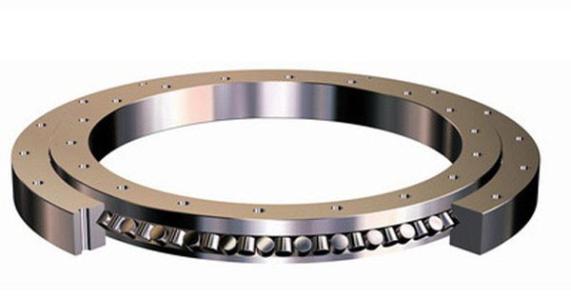

特性FAG交叉滚子轴承的刚性高, 运转精度优于P4 其它的精度是 P5,而且带预紧。轴承的外圈可以用压盖轻松的固定于周边结构件之内。这里介绍的交叉滚子轴承内部结构特殊非常适合高速的工况，适用于立式六角车床。与TPI120 里面的, 承受复合载荷高精度轴承相比, 相同尺寸的交叉滚子轴承有更高的额定动载。由于滚子较少，刚性相对减小。这些准则和数据主要针对的列表里面的交叉滚子轴承。轴承工作时外圈旋转。用于承受轴向载荷径向载荷和力矩由于圆柱滚子是O 型布置，轴承能承受轴向载荷和径向载荷,倾覆力矩和其它的复合载荷，但是只占用一个轴承的空间。因此两个轴承布置的设计方案能够用单轴承布置方式来代替，如图1 和图2。Fa = 轴向载荷Fr = 径向载荷Mk = 倾覆力矩图1两个轴承的布置00017B7C交叉滚子轴承图2只采用一个交叉滚子轴承的布置。

  THK交叉滚子轴承极限转速轴承的极限转速由轴承的润滑方式决定( 润滑脂和润滑油),请参见尺寸表。如果需要其它的极限转速, 请联系Schaeffler Group 工程服务。预载对于INA交叉滚子轴承Z-556, 轴承的预紧在生产工厂已经定好,轴承的套圈由端盖盖和螺栓固定。对于交叉滚种子轴承Z-549, 轴承内圈的实际高度记录表会随轴承一起。通过调整轴承内圈之间的间隙来达到所需要的预紧。通过调整轴端面与端盖端面的之间的垫片来调整轴承内圈的间隙。推荐按照下面的方法调整垫片的厚度。初步确定垫片的厚度先进步是做一个垫片, 垫片要稍厚, 保证间隙值0.25 mm 到0.5 mm, 这样可以提供一个可以测量的轴向游隙。垫片初步厚度X1 计算如下:X1 mm垫片初步厚度,图3Bi mm轴承内圈的宽度可以参考检测表L mm内圈支撑座的深度s mm预留间隙高度, s = 0.25 mm 到 0.5 mm。图3轴承布置的初始垫片厚度 X10017746Schaeffler Group Industrial TPI 205 63确定所需垫片的厚度测量轴向游隙之后, 可以较终确定垫片厚度X。轴承的轴向游隙可以通过抬起轴承外圈和周边结构件，测量它们的移动量而得到。确定垫片的厚度:确定预紧:X mm所需垫片厚度,图4X1 mm垫片初始厚度A mm实测的轴向游隙V mm预载FV kN预紧力, 推荐值是3.5% 的额定动载CCs kN0.926/mm轴向弹性系数, 请参见尺寸表。图4轴承布置和垫片厚度X。
